Крышные вентиляторы TXP

Крышные вентиляторы TXP

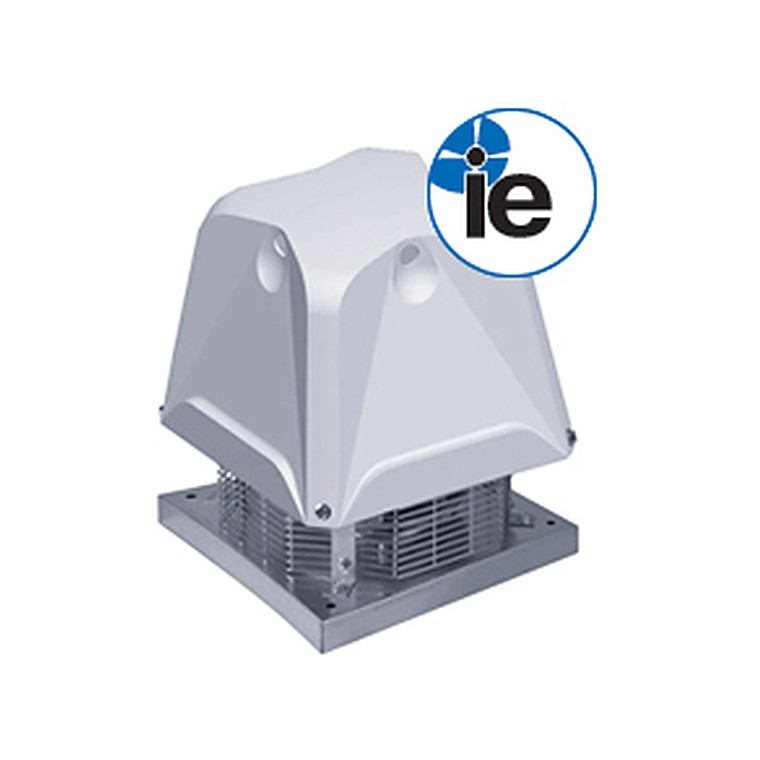

Крышные вытяжные вентиляторы TXP оснащены энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов выполнен из оцинкованной стали и защищен от атмосферных осадков пластиковой крышкой. Вентиляторы выпускаются с горизонтальным выбросом воздуха. Выходные отверстия вентиляторов защищены решетками. Степень защиты электродвигателя IP 55.

Преимущества вентиляторов TXP

• Низкое энергопотребление. Повышенный КПД двигателя снижает требования к выделенной мощности объекта и эксплуатационные расходы.
• Высокая эффективность при частичных нагрузках позволяет оптимизировать режимы работы вентиляторов и использовать частотное регулирование в широком диапазоне.
• Сниженные пусковые токи приводят к существенной экономии на электропроводке и пусковой аппаратуре.
• Меньший потребляемый ток улучшает температурный режим работы двигателя и его охлаждение при малых оборотах.
• Улучшенная эргономика за счет низкого уровня шума и вибрации.
• Длительный срок службы, высокая надежность и повышенная перегрузочная способность за счет снижения рабочей температуры двигателя.

Установка

Крышные вентиляторы должны устанавливаться только горизонтально.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя.

Защита двигателя

Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.

Аксессуары

Частотные преобразователи, модули управления, шумоглушители, воздушные и обратные клапаны, воздухораспределительные и регулирующие устройства и т.д.

Технические характеристики

Модель	Напря-	Ном.	Ток,	Частота	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,									кг	эл.
	В/Гц	Вт		об/мин	□A	□B	□C	E	F	H	ØL	ØM		подкл.
TXP 3M	230/50	120	0,81	1400	400	350	412	40	135	493	200	11	14	7
TXP 6M	230/50	180	1,05	1400	400	350	412	40	135	493	250	11	18	7
TXP 7M	230/50	250	1,40	1400	560	460	560	40	240	608	350	11	25	7
TXP 7T	400/50	250	0,82	1400	560	460	560	40	240	608	350	11	25	8
TXP 8M	230/50	370	1,90	1400	560	460	560	40	240	608	350	11	30	7
TXP 8T	400/50	370	1,10	1400	560	460	560	40	240	608	350	11	30	8
TXP 10M	230/50	750	3,40	1400	710	610	740	40	253	638	400	11	40	7
TXP 10T	400/50	750	1,80	1400	710	610	740	40	253	638	400	11	40	8
TXP 12T	400/50	750	2,20	900	900	800	950	40	305	910	500	11	57	8
TXP 14T	400/50	1100	3,10	900	900	800	950	45	300	910	550	11	76	8
TXP 15T	400/50	2200	5,40	900	900	800	950	45	300	910	600	11	96	8
TXP 18T	400/50	3000	6,90	900	900	800	950	45	300	910	600	11	110	8

Монтаж

• Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Вентиляторы должны быть заземлены.
• При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
• Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.
