Пульт управления RCU-31

Пульт управления RCU-31

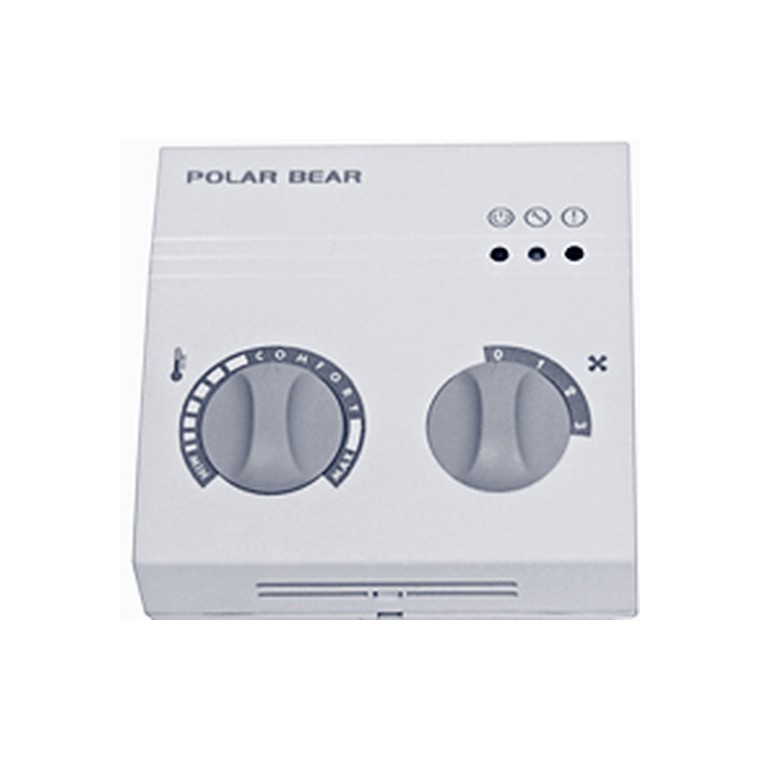

Пульт управления RCU-31 предназначен для организации дистанционного управления системами вентиляции в составе управляющего модуля (щита управления). RCU-31 позволяет управлять режимом включения и выключения вентиляционной системы (установки), переключением скоростей работы вентиляторов, температурным режимом, а также осуществлять визуальную индикацию работы системы, аварийного состояния ее элементов и контролировать загрязнение фильтра. Корпус изготовлен из АБС пластика белого цвета (RAL 9010).

Технические характеристики

Модель		RCU-31
Допустимое напряжение на клеммах		24 В перем. ±10%, 50 Гц или 15–24 В пост.
Максимальная нагрузка переключателя	ВА	5
Задатчик температуры		потенциометр: 5 кОм
Степень защиты		IP 30
Вес	г	50
Габаритные размеры, ВхШхГ	мм	82х85х29

Схема подключения

1. Общий для индикаторов, 24 В ~(-) 2. Индикатор «Работа», 24 В ~(+) 3, 4, 5. Потенциометр 5 кОм (уставка температуры) 6. Общий для переключателя скорости 7. 1-ая скорость вентилятора 8. 2-ая скорость вентилятора 9. 3-я скорость вентилятора 10. Замкнут при нулевом положении переключателя скорости 11. Индикатор «Фильтр», 24 В ~(+) 12. Индикатор «Авария», 24 В ~(+)
