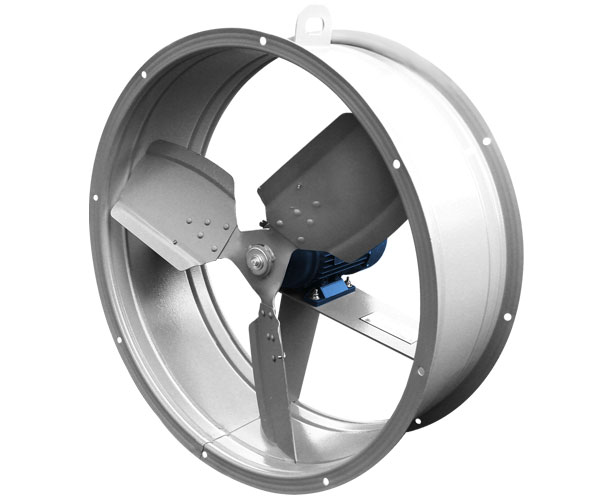

Вентилятор струйный ВС 10-400

Назначение

Струйный осевой вентилятор для локального проветривания и вентиляции просторных помещений: цехов, складов, паркингов, туннелей — работает без сети воздуховодов.

Общие сведения и конструкция

• Низкого давления
• Одностороннего всасывания Назначение
• Вентиляторы осевые ВС 10-400 струйного типа используются для локального про- ветривания, вентиляции просторных помещений производственного и сельскохозяй- ственного назначения.
• Широко применяются в помещениях с постоянным скоплением людей, для локального вентилирования отдельных зон, проветривания (или сушки) туннелей, складов, цехов, охлаждения промоборудования и прочее.
• Расход линейно увеличивается за счет турбулентного обмена между струей и непод- вижным воздухом. В результате этого эффекта, располагая очень небольшой исходной мощностью, можно перемещать большие массы воздуха, при минимальных затратах энергии.
• Объем перемещаемого воздуха на расстоянии, равном дальнобойности струи струй- ных вентиляторов, в 40 раз больше, чем в выходном сечении. ОБЛАСТЬ ПРИМЕНЕНИЯ ВЕНТИЛЯТОРОВ ВС 10-400
• Подача струи воздуха на большие расстояния, локальная вентиляция рабочих мест на расстоянии 30 метров
• Вентиляция складов, цехов, производственных помещений с высоким тепловыделением, помещений для животных и птиц
• Вентиляция помещений с высокой концентрацией людей (торговые-развлекательные центры, крытые стадионы, магазины, ночные клубы и т.д.)
• Проветривание тоннелей, сушка различных помещений, емкостей
• Функция охлаждения для оборудования и горячих материалов. Условное обозначение осевого вентилятора струйного (пример): ВС 10-400 №6,3 К1 0,75 кВт 1500 об./мин. Тип вентилятора Вентилятор осевой струйный Типоразмер Мощность электродвигателя Материальное исполнение Частота вращения рабочего колеса Конструктивное исполнение по назначению и материалам Подвесной, напольный, настенный. Условия эксплуатации
• Вентиляторы эксплуатируются в условиях уме- ренного (У) и тропического (Т) климата, первой (1), второй (2) и третьей (3) категории размеще- ния, согласно ГОСТ 15150-69
• Не предназначен для работы в составе сети воздуховодов.
• Вентиляторы струйные ВС предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеро- дистым сталям не выше агрессивности воздуха с температурой от -40 °С до +40 °С, не содержа- щих липких веществ и волокнистых материалов, твердых примесей в перемещаемой среде более 0,1 г/м3. индекс Назначение и материалы – Общепромышленное исполнение, материал – углеродистая сталь В(В1) Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь ВК1 Взрывозащищенное исполнение, материал – нержавеющая сталь, латунь ОСНОВНЫЕ ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

Технические характеристики

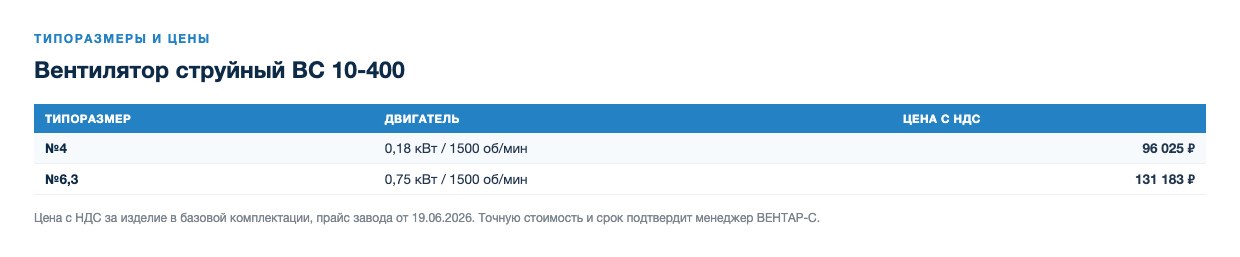

Всего 2 исполнения по 2 типоразмера. Данные приведены по каталогу завода-изготовителя.

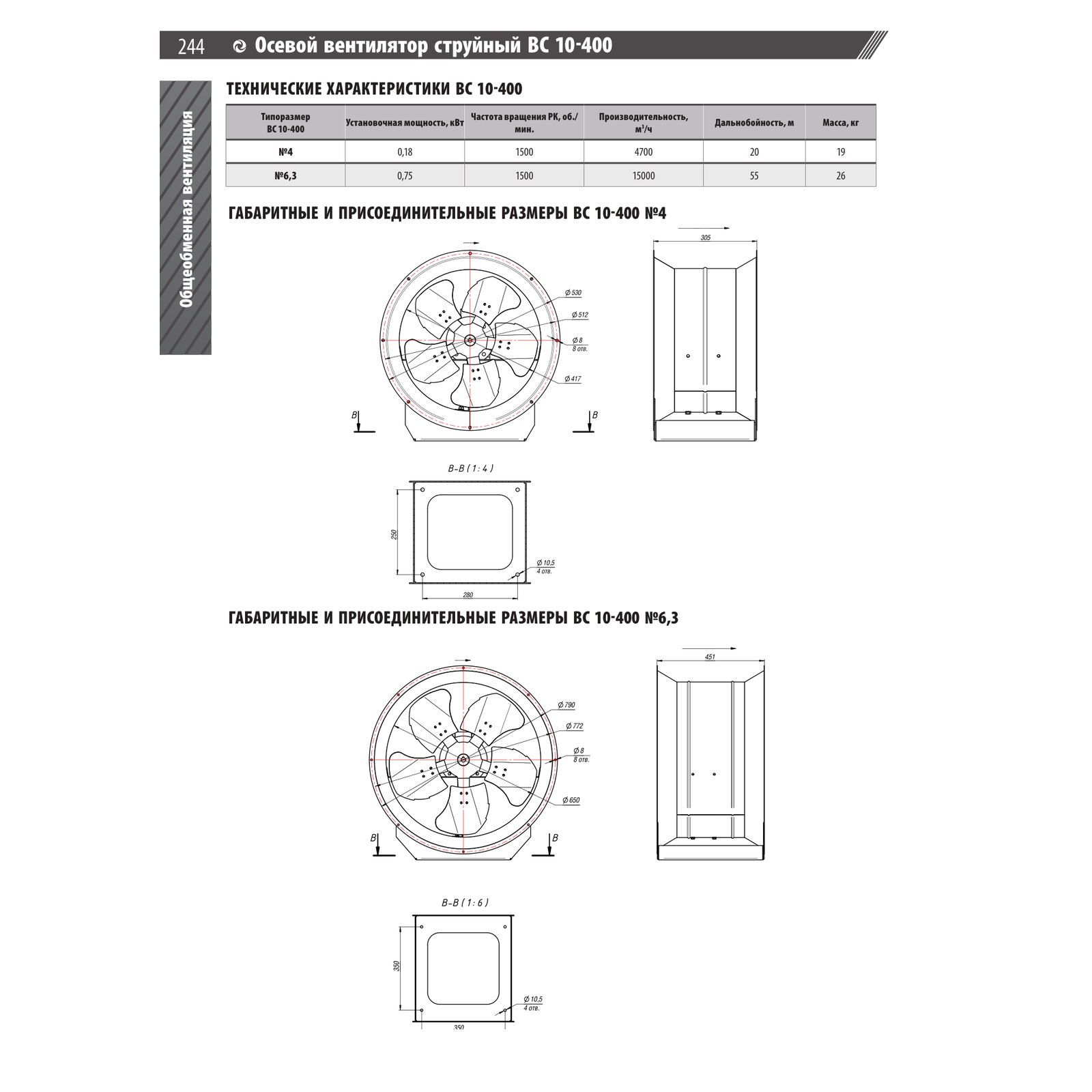

Габаритные и присоединительные размеры

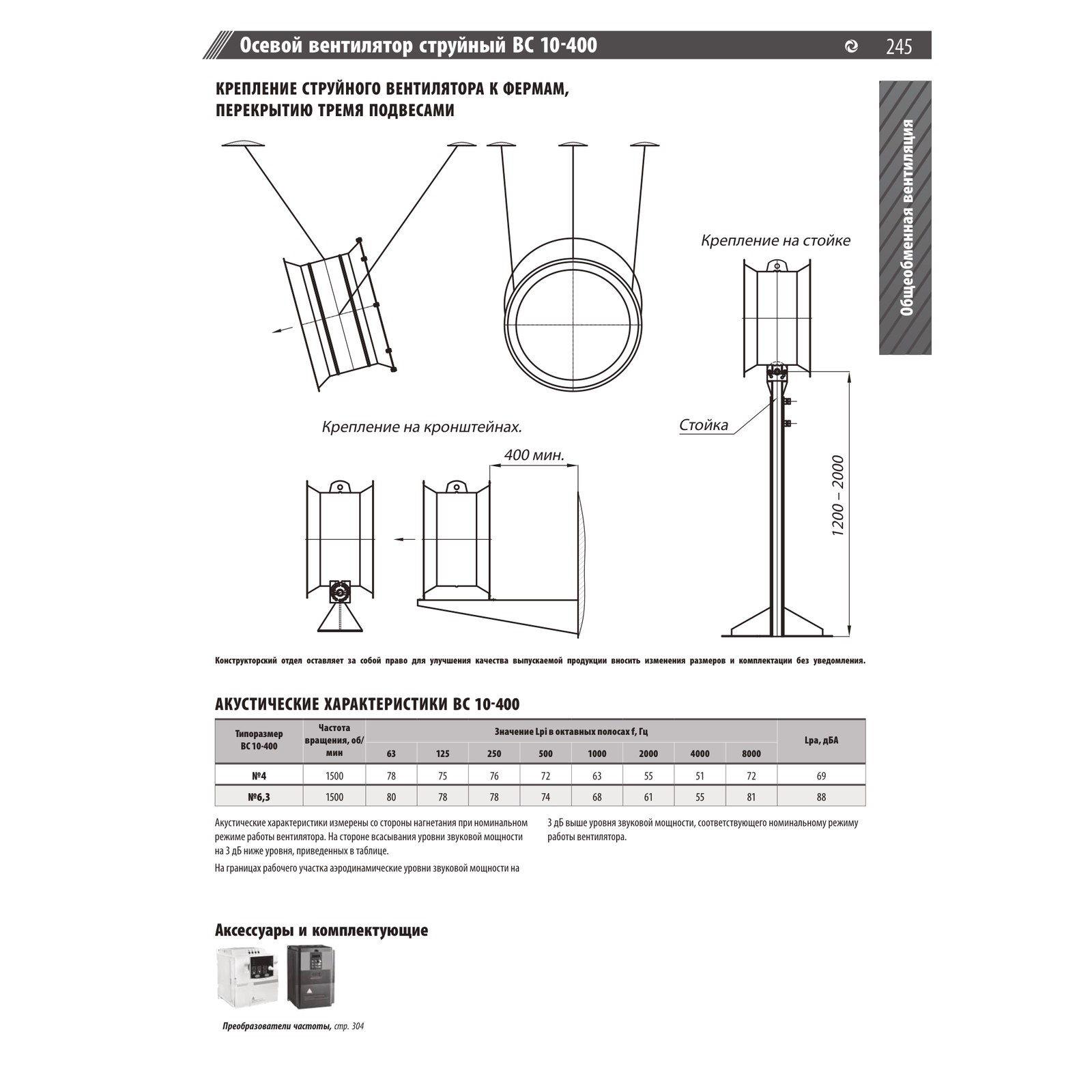

Акустические характеристики

Уровень звукового давления Lpi в октавных полосах, дБА.
